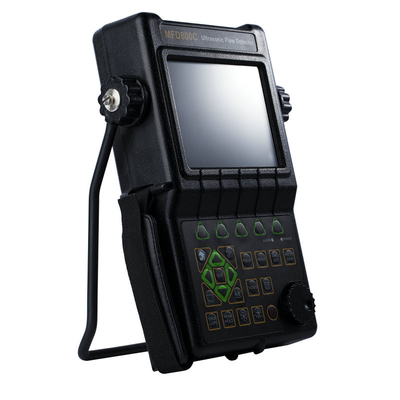

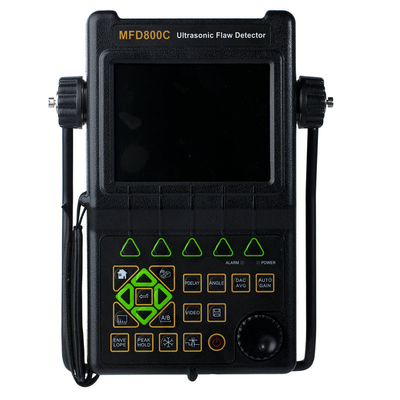

Balayage standard ultrasonique avancé du détecteur MFD800C AWS B de faille

Description :

Le MFD800C est un détecteur ultrasonique numérique avancé de faille comportant TFT LCD multicolore et une foule de nouvelles caractéristiques pour répondre à des exigences d'inspection sur mise en demeure. Il combine des capacités puissantes de détection et de mesure de faille, le stockage de données étendu, et la capacité de transférer des données d'inspection détaillée au PC par l'intermédiaire de son port USB ultra-rapide.

L'instrument incorpore beaucoup les caractéristiques avancées de traitement des signaux comprenant une largeur de bande de 15MHz rf pour permettre à l'essai des matériaux minces, des filtres à bande étroite pour améliorer le signal-bruit dans des applications à gain élevé, d'une transitoire pulser pour des applications exigeant de plus hautes fréquences, et d'une onde rectangulaire réglable pulser pour optimiser la pénétration dessus les matériaux profondément ou fortement de atténuation.

Applications :

L'instrument peut être très utilisé dans le repérage et le classement par taille des fissures cachées, vide, congédie, et les discontinuités semblables en soudures, pièces forgéees, billettes, axes, axes, réservoirs et récipients à pression, turbines, et composants structurels.

Caractéristiques :

• Gamme : 0 à 9999 millimètres, à la vitesse en acier
• Vitesse matérielle : 1000 à 9999m/s
• Retard d'affichage : -20 à 3400 µs
• Retard de sonde/zéro compensations : 0 à 99.99µs
• Sensibilité : DB 110 maximum dans la résolution sélectionnable 0,1, 1,0, 2,0, DB 6,0 et verrouillé.
• Modes test : Écho d'impulsion, double élément et à travers-transmission
• Pulser : Onde rectangulaire réglable Pulser
• Plages de fréquence de répétition d'impulsion de 10 hertz à 1000 hertz
• Énergie d'impulsion : 200V, 300V, 400V, 500V, 600V sélectionnable
• Largeur de bande (amplificateur passe-bande) : 0,5 à 15 mégahertz
• Moniteurs de porte : Gamme entière finie contrôlable de champ de deux portes indépendantes
• Rectification : Mi-onde positive, mi-onde négative, double alternance, rf
• Linéarités de système : Horizontal : +/--0,2% FSW, verticale : 0,25% FSH, exactitude d'amplificateur +/--1 DB.
• Rejet (suppression) : taille pleine page de 0 à de 80%
• Unités : Pouce ou millimètre

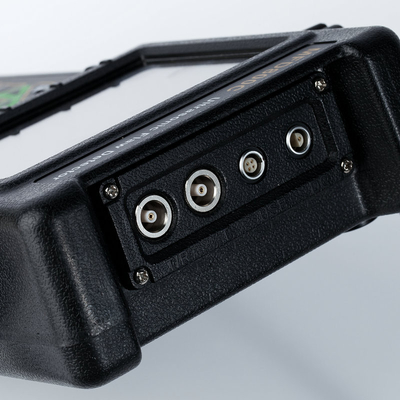

• Connexions de transducteur : BNC ou LEMO
• Alimentation électrique : Canalisations à C.A. 100-240 VCA, 50-60 hertz
• Température de fonctionnement : -10℃ à 50℃
• Température de stockage : -30℃ à 50℃

Avantage compétitif :

• Semiautomatic calibrage de deux points : Calibrage automatisé de compensation du transducteur zéro et/ou de vitesse de matériel
• Repérage de faille : Vivent le Bruit-chemin d'affichage, projection (distance extérieure), profondeur, l'amplitude,

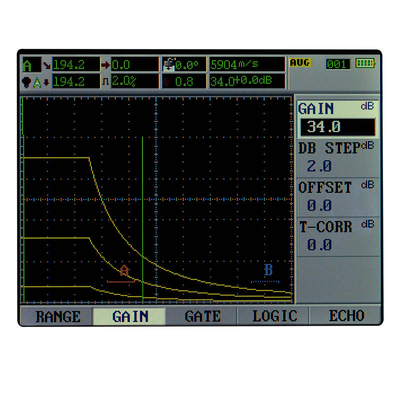

• Classement par taille de faille : Classement par taille automatique de faille utilisant AVG/AVG ou DAC, reportage de vitesses de l'acceptation de défaut ou rejet.
• Lecture de Digital et triglycéride. Fonction : L'épaisseur/profondeur peut être montrée dans la lecture numérique en employant une sonde normale et le chemin de Peam, la distance extérieure et la profondeur sont directement montrés quand la sonde d'angle est en service.
• Les DAC et la méthode d'AVG d'évaluation d'amplitude sont disponibles.
• AWS D1.1.
• Caractéristique de correction de surface incurvée
• Fonction de mesure de taille de fente
• Chiffre caractéristique de soudure
• Magnifiez la porte : propagation de la gamme de porte au-dessus de la largeur entière d'écran
• Enregistrement vidéo et jeu
• fonction d'Automatique-gain
• Enveloppe : Affichage simultané d'Un-balayage vivant au taux de mise à jour de 60 hertz et enveloppe d'affichage d'Un-balayage
• Prise maximale : Comparez les formes d'onde maximales gelées aux Un-Balayages vivants pour interpréter facilement des résultats d'essai.
• Un gel de balayage : Le gel d'affichage contient des données de chemin de forme d'onde et de bruit
• Caractéristique d'affichage de balayage de B
