Clôturez le détecteur ultrasonique de faille pour la détection de faille de rail, calibrage/inspection GCT-8C de soudures

Détecteur portatif ultrasonique de faille de manière de rail pour la détection de faille de rail, le calibrage et l'inspection GCT-8 de soudures

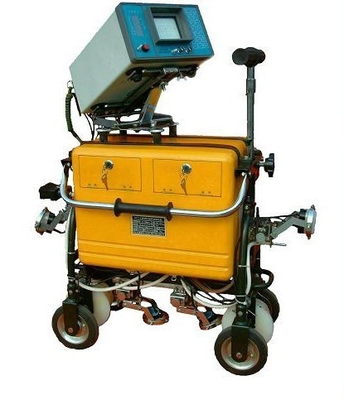

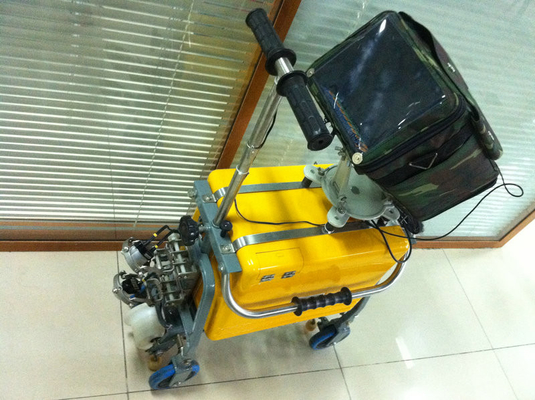

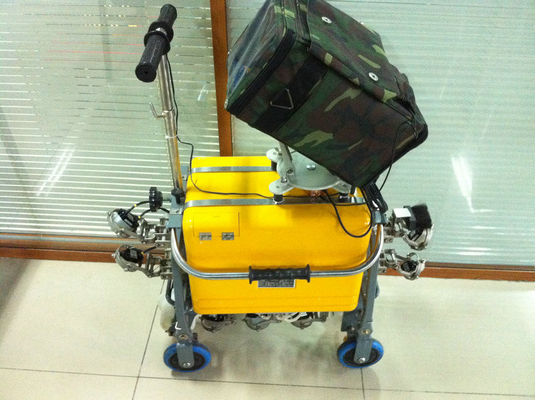

Détecteur GCT-8 de faille de manière de rail

Description :

Le détecteur ultrasonique de faille du rail GCT-8 est un équipement ultrasonique de style de la brouette numérique tout neuf de détection de faille. Il est employé pour détecter toutes sortes de failles en matériaux de rail s'est étendu de 43kg/m~75kg/m. C'est un nouveau type d'instrument pratique et fiable de détection de faille de rail.

Ajustements de cet instrument dedans avec le niveau ferroviaire de champ de la république populaire de Chine TB/T 2340---2000 ofMulticenter technologiques de termes et conditions générales un instrument ultrasonique de détection de faille de rail de portée.

Afin de te permettre de maîtriser les qualifications opérationnelles de l'instrument, lisez svp par ce manuel d'utilisation soigneusement avant d'utiliser l'instrument.

Applications :

GCT-8 est un détecteur numérique de faille ; il peut être employé pour la détection de faille de rail, calibrage et soude l'inspection, aussi bien que la vérification ultrasonique de B.

Caractéristiques :

canaux 1.Detecting : 8 (contenez 1 canal de calibrage)

fréquence 2.Working : 2MHz

taux 3.Repetition : 300 hertz

gamme 4.Detection :

0~200±4mm pour 43kg/m et 50kg/m clôturent, (manière A~G) d'itinéraire

0~250±5mm pour le rail de 60kg/m et de 75kg/m (manière A~G) d'itinéraire

0~100±2mm pour K2.5 (manière d'itinéraire H)

0~200±4mm pour K0, K1, K1.5, K2.5 (manière d'itinéraire H)

0~300±6mm pour K0.8, K1 (manière d'itinéraire H)

5. Allocation de sensibilité :

70° canal, sensibilité allowance>40dB

37° canal, sensibilité allowance>46dB

0° canal, sensibilité allowance>46dB

6. Dynamique :

≥16dB (retenir petit) 2~6dB (retenir petit) >26dB

7. Erreur linéaire horizontale : <2>

8. Erreur linéaire verticale : <15>

9. Chaîne de gain : 0 | DB 80

10. Erreur d'atténuation : moins que 1dB par 12dB

11. Seuil d'avertissement d'alarme : niveau de signal positif 70%±10%, perte de signal <30>

de l'écran pour l'essai de rail. >50% pour l'opération d'essai de main.

12. Erreur automatique de gain : <4db>

13. Nombre de dossiers qui peuvent être sauvés : >2000

14. Heure pour chaque dossier : moins ou égalent 60 minutes

15. Tension d'opération : 24V

16. Puissance : 9W

17. La température d'opération : -40 | 122^de

18. Taille de réservoir : 20L

19. Poids : 28kg

20. Taille de cadre principal : 750*800*350

La taille d'instrument : 350*150*230
