Description :

Le MFD620C est un détecteur ultrasonique numérique avancé de faille comportant TFT LCD multicolore et une foule de nouvelles caractéristiques pour répondre à des exigences d'inspection sur mise en demeure. Il combine des capacités puissantes de détection et de mesure de faille, le stockage de données étendu, et la capacité de transférer des données d'inspection détaillée au PC par l'intermédiaire de son port USB ultra-rapide.

L'instrument incorpore beaucoup les caractéristiques avancées de traitement des signaux comprenant une largeur de bande de 15MHz rf pour permettre à l'essai des matériaux minces, des filtres à bande étroite pour améliorer le signal-bruit dans des applications à gain élevé, d'une transitoire pulser pour des applications exigeant de plus hautes fréquences, et d'une onde rectangulaire réglable pulser pour optimiser la pénétration dessus les matériaux profondément ou fortement de atténuation.

L'instrument peut être très utilisé dans le repérage et le classement par taille des fissures cachées, vide, congédie, et les discontinuités semblables en soudures, pièces forgéees, billettes, axes, axes, réservoirs et récipients à pression, turbines, et composants structurels.

Applications :

Prise maximale :

En recherchant automatiquement la vague maximale à l'intérieur de la porte et tenez-la sur l'affichage.

Calcul équivalent de diamètre : découvrez l'écho maximal et calculez son diamètre équivalent.

Disque continu : Enregistrez l'affichage sans interruption et sauvez-le à la mémoire à l'intérieur de l'instrument.

Localisation de défaut : Localisez la position de défaut, y compris la distance, la profondeur et sa distance de projection plate.

Classement par taille de défaut : calculez la taille de défaut

Évaluation de défaut : Évaluez le défaut par l'enveloppe d'écho.

DAC : Correction d'amplitude de distance

AVG : Fonction de courbe de taille de gain de distance

Mesure de fente : Mesurez et calculez la profondeur de fente

B-SCAN : Montrez la section transversale du bloc d'essai.

Caractéristiques :

• Gamme : 0 à 6000 millimètres, à la vitesse en acier
• Vitesse matérielle : 1000 à 15000m/s
• Retard d'affichage : -20 à 3400 µs
• Retard de sonde/zéro compensations : 0 à 99.99µs
• Sensibilité : DB 110 maximum dans la résolution sélectionnable 0,1, 1,0, 2,0, DB 6,0 et verrouillé.
• Modes test : Écho d'impulsion, double élément et à travers-transmission
• Pulser : Onde rectangulaire réglable Pulser
• Plages de fréquence de répétition d'impulsion de 10 hertz à 1000 hertz
• Énergie d'impulsion : 200V, 300V, 400V, 500V, 600V sélectionnable
• Largeur de bande (amplificateur passe-bande) : 0,5 à 15 mégahertz
• Moniteurs de porte : Gamme entière finie contrôlable de champ de deux portes indépendantes
• Rectification : Mi-onde positive, mi-onde négative, double alternance, rf
• Linéarités de système : Horizontal : +/--0,2% FSW, verticale : 0,25% FSH, exactitude d'amplificateur +/--1 DB.
• Rejet (suppression) : taille pleine page de 0 à de 80%
• Unités : Pouce ou millimètre
• Connexions de transducteur : BNC ou LEMO
• Alimentation électrique : Canalisations à C.A. 100-240 VCA, 50-60 hertz
• Température de fonctionnement : -10℃ à 50℃
• Température de stockage : -30℃ à 50℃

Avantage compétitif :

● avec l'affichage de l'anglais, le menu maître-esclave, la touche de raccourci et vite le bouton numérique, il a conçu avec la principale technologie et peut être employé très commodément.

● avec l'affichage numérique de TFT LCD de couleur, il peut choisir la couleur de fond et onduler la couleur acoording à l'environnement. Et l'éclat d'affichage à cristaux liquides peut également être placé librement par vous-même

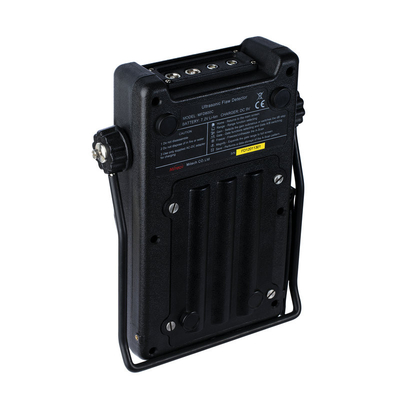

● conçu avec le module de batterie de sécurité-garantie de haute performance, il est facile pour le démontage et l'assemblée. Et il peut charger l'indépendant d'off-line. Et la grande capacité et le module de batterie lithium-ion de haute performance font le temps de travail d'instrument sans interruption à au-dessus de 8 heures,

Le ● avec la petite taille et le poids léger, l'instrument peut être prise par une main. C'est tendance durable en service et d'avance d'industrie.
